投影沙盤

歡迎來公司了解投影沙盤相關技術和案例信息,以下是本公司投影沙盤相關視頻案例:

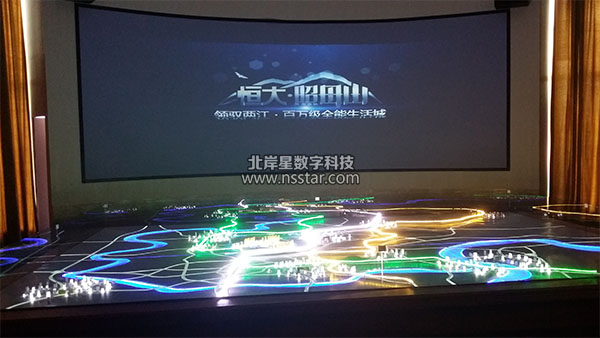

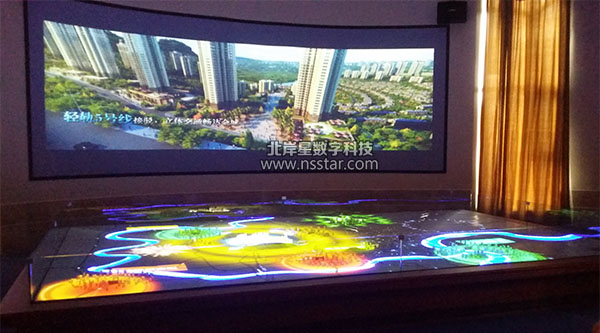

恒大照母山投影沙盤+弧幕案例視頻欣賞

協信公館投影沙盤案例視頻欣賞

規劃投影沙盤——遵義國家級經濟開發區案例視頻欣賞

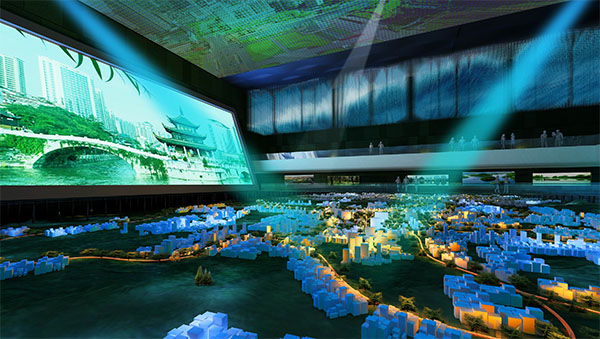

       投影沙盤又稱數字沙盤投影系統,分為實體模型與虛擬影像相結合及全虛擬兩種。

       具體地說,就是將模擬的三維立體影像精確投影到實體模型的相應位置,與實體沙盤互動展示的演示相映成輝,使沙盤的演示效果更加形象、生動,還可以是桌面投影、地面投影、墻面壁投影顯示等,參觀者以自然的手勢動作與大屏幕投影的三維模型交互作用,多方位多層次瀏覽查詢,從而快速地獲取簡明、精確、優美、逼真的動態信息。

投影沙盤產品特點

      投影沙盤與物理沙盤模型可以進行無縫的結合,表現效果更為優美、逼真,具有更強的動態性、交互性和可延展性。
      組成部分:個性化三維數字內容 特殊材質沙盤模型 中央控制軟件 影視后期特效
      演示狀態:自動演示、單獨控制
      注意事項:光線、控制系統、特效、沙盤模型

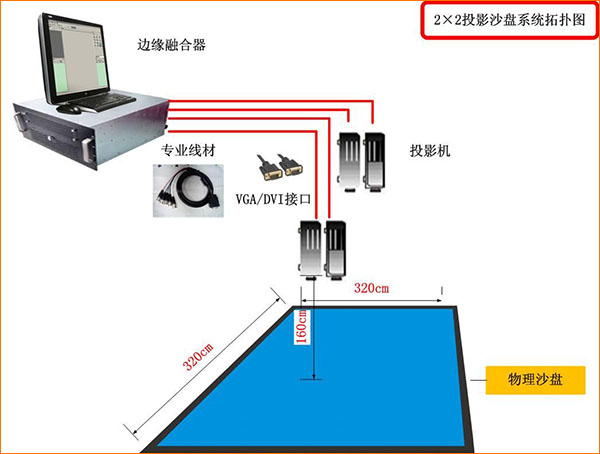

投影沙盤系統拓撲



      這是一個典型的投影沙盤系統拓撲圖,該設計使用了4臺投影機以2X2方式投射到物理沙盤上,從而實現投影沙盤的動態光影效果。為什么會如此設計投影沙盤呢?這是因為,沙盤的尺寸一般都比較大,左圖是一個3.2m的正方形沙盤,這樣的尺寸,單臺投影機是無法實現的。
原因有二:
(一)投影距離問題,標配鏡頭的投影要實現3.2m大概需要6.4m左右的投影距離【即便用0.8倍的超短焦也要2.6m投射距離】,而實際當中擺放場地,不具備如此的樓層高度;
(二)沙盤的設計尺寸靈活,不可能完全按照投影機來設計【比如:一般的1024X768分辨投影機投射換面的高寬比是:768/1024 = 3/4,這也就意味著,如果要讓單臺投影機實現完整的沙盤投射,那么就必須將沙盤長寬比也設計成:3/4的】,如此一來就極大地限制了沙盤設計者的發揮�！緦嶋H設計中,投影沙盤甚至被設計成“圓形”、“橢圓”、“三角”、“不規則形”】。

      基于以上原因,邊緣融合器,它能夠將多臺投影機組合在一起投射出一個完整換面,這樣不僅縮短的投射距離(解決問題1),而且它還具備曲面校正的能力,這樣就解決了沙盤設計靈活性的問題(解決問題2)以上就是投影沙盤硬件設計。

除了投影沙盤,您還可以選擇燈光渲染沙盤,以下是本公司相關案例視頻欣賞:

燈光渲染和控制沙盤——閬中游客中心案例

重慶兩江新區渝興產業園光影沙盤視頻案例

      除此之外,投影沙盤的內容制作【在沙盤上顯示的光影效果】,必須由專門素材設計者來實現,他將根據沙盤具體應用設計內容編排,另外就是內容設計也需要符合物理沙盤尺寸,這樣才能最終保證,投影沙盤設計成功。
